[실무] RS-485 통신의 Failsafe 회로 이해+설계하기

by 상상메카J 2022. 4. 14.
반응형

RS485 통신 Failsafe 회로 이해 및 설계하기



안녕하세요!



RS-485 통신은 거의 모든 산업분야에서 범용적으로 쓰이는 통신 방식 중 하나이죠.

Differential Voltage를 활용한 통신 방법으로, Data 전송에 있어서 안정성이 상당히 높아 장거리 통신도 가능하며, 한 Bus 선로에 최대 32개까지 모듈을 연결할 수 있기 때문에 다양한 분야에 Application이 가능합니다.

반응형

RS485 통신 요약:

1. Differenctial 통신이기 때문에 선 2가닥만 있으면 된다.

1. 전송 안정성이 높다.

2. 한 Bus 선로에 최대 32개까지 모듈 연결이 가능하다



아마 이 글을 보고 계시다면 RS485에 대해는 알지만 Failsafe 회로를 정확히 어떻게 구성해야 하는지, 혹은 그 개념이 무엇인지 알아보고자 들어오셨을 거라고 생각이 되네요!



그래서 오늘은 RS485 통신의 개념보다는 Failsafe 기능과 설계방법에 초점을 맞춰서 설명을 드리겠습니다.



About Failsafe

Failsafe는 말 그대로 통신에 실패했을 경우에 대한 안전장치라고 생각하면 됩니다. Differential Input을 통해서 Data가 high인지 Low인지 판별하게 되는데, 이해를 위해 아래의 그림을 봐봅시다.

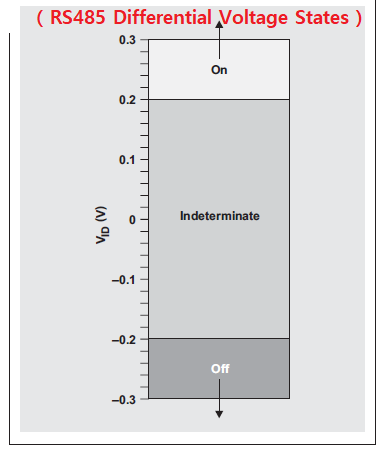

RS485 Differential Voltage States (출처 TI)

입력 A와 B 사이의 Differential Voltage가 Vid 입니다. 보통의 경우 0.2V와 -0.2V를 기준으로 Logic High Low가 정해집니다.



문제는 입력이 없어서 Floating 상태일 때 발생합니다. 과연 전압은 어떤 상태로 머무르게 될까요?

그런 상태를 방지하기 위해 구성하는 것이 Failsafe 회로입니다. 일반적으로 회로를 구성할 때 Random 값을 방지하기 위해 Pull-up, 혹은 Pull-down 하는 것과 원리는 거의 똑같습니다.

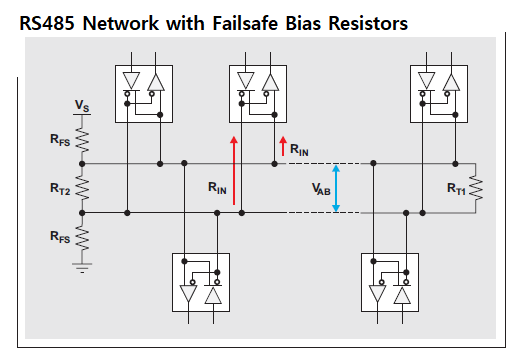

RS485 네트워크 with FailSafe Bias Resistor (출처 TI)



위 그림은 Failsafe bias resistor 가 추가된 RS485회로입니다.

Vs에서 고정 전압을 넣어주고 bias 저항인 Rfs를 거쳐서 전압이 A, B input line에 동등하게 공급되고 있습니다.

만약에 failsafe 회로가 없다면 연결된 모든 모듈들이 idle 상태라면 bus의 전압은 floating 상태가 되기 때문에 random 한 전압값을 가지게 됩니다.

따라서 입력이 랜덤으로 들어올 수 있다는 얘기죠.

그것이 바로 통신에서의 Fail을 의미합니다.



이제 Failsafe 회로가 무엇인지 개념이 잡혔을 거라 생각됩니다.



그렇다면 Rfs와 Rt는 어떻게 계산해야 할까요?

심플한 Rfs 및 Rt 계산 방법

정말 심플하게는 전압분배로 간단하게 계산할 수 있습니다.

(실제론 모듈들이 얼마나 연결되었는지에 따라 값이 약간씩 달라질 수 있습니다만, 대부분의 경우에선 그렇게 복잡하게 계산하지 않아도 됩니다)



Rfs - Rt1//Rt2 - Rfs 이렇게 저항이 구성되어 있고 여기에 Vs를 입력하고 있다고 생각해봅시다.

그러면 전압분배를 통해 Rt(Rt1 혹은 Rt2)에 걸리는 전압이 0.2V 이상이면 Pull-up 기능을 수행한다고 볼 수 있을 것입니다.



일반적으로 설계 과정을 보면, Rt1과 Rt2는 Termination resistor의 개념으로 정해집니다.

Failsafe회로를 구성하기 이전에 이미 정해져 있다는 뜻입니다.

따라서 그 저항값을 기준으로 Rfs 값을 전압분배 공식으로 계산해주면 필요한 값을 찾을 수 있습니다.

약간의 안전마진을 두어 0.2V가 아닌 0.3V 이상이 Rt에 걸리도록 하는 것이 좋겠죠?





복잡한 Rfs 및 Rt 계산 방법

아마 좀 더 정교한 통신, 높은 안정성이 필요한 경우에는 이 복잡한 계산방법을 따라야 할 것입니다.

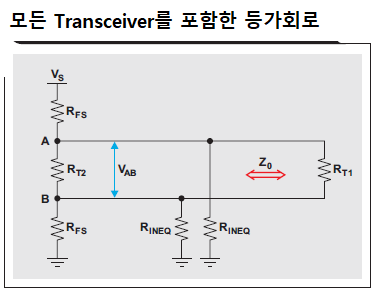

모든 Tranceiver를 포함한 등가회로 (출처 TI)

노드 A와 노드 B에 걸려있는 모든 Transceiver의 저항을 합해 등가 변환한 것이 Rineq입니다.

이를 고려하여 계산하면 시스템의 더 정확한 Rfs 요구 값이 나오겠죠?

계산 방법은 노드 A에 걸린 전압과 노드 B에 걸린 전압 방정식을 통해서 Va-Vb로 Rt에 걸리는 전압을 구하고...

....

계산 과정은 상당히 복잡할 수 있습니다.

따라서 아래의 Reference 문서를 검색하여 보시는 것을 추천드립니다.





Reference: RS-485: Passive failsafe for an idle bus - Texas Instrument







LVDS 통신과의 비교

LVDS도 Differential Voltage를 활용한다는 점에서 매우 비슷합니다.

그렇다면 LVDS는 어떤지 아래 글을 통해서 확인해보세요!



[Wiki] LVDS 란? (저전압 차등 시그널링, Low Voltage Differential Signaling)



[Wiki] LVDS 란? (저전압 차등 시그널링, Low Voltage Differential Signaling)

실제 연구원이 설계할때 필요한 정보, 여기저기 흩어져있는 정보들을 모았습니다. 또한 History 같이 쓸데없는 글은 모두 제외!! 저는 LVDS를 활용하는 실무 엔지니어로써, 여러분이 진짜 필요로 할

johnnyjay.tistory.com

[Wiki] LVDS의 Fail-Safe 회로 이해 및 설계하기



[Wiki] LVDS의 Fail-Safe 회로 이해 및 설계하기

LVDS의 Fail-Safe 기능과 이를 구현하는 회로에 대해 알아보겠습니다. 일부는 번역을 활용했습니다. 그래도 이해하는데 문제 없도록 손봐놨으니, 이 글을 참조하시면 특히 실무자분들에게 도움이

johnnyjay.tistory.com
