[실무] LVDS의 Fail-Safe 회로 이해 및 설계하기

LVDS의 Fail-Safe 기능과 이를 구현하는 회로에 대해 알아보겠습니다.

일부는 번역을 활용했습니다. 그래도 이해하는데 문제없도록 손봐놨으니, 이 글을 참조하시면 특히 실무자분들에게 도움이 될 것이라 생각됩니다.

Fail-Safe Function (패일 세이프 기능)

대부분의 LVDS 수신기는 내부 또는 외부 Fail Safe 회로가 필요하므로 특정 연결 조건이나 문제 발생 시 수신기의 출력에 정해진 논리 조건이 필요합니다. 다음 목록에는 Fail-Safe 기능이 필요한 링크 조건 또는 문제 상황이 나와 있습니다.

• 개방 입력(Open Input): LVDS 칩에 여러 개의 수신기 포트가 있는 경우, 사용되지 않는 수신기 입력은 오픈 상태로 두어야 하며 출력은 안정적인 로직 하이여야 합니다.
• 플로트 입력(Float Input): LVDS 드라이버가 Tri-State에 있거나, 드라이버가 전원이 꺼지거나, 링크가 끊어진 경우 LVDS는 안정적인 로직 High 출력을 가져야 합니다.
• 단락 입력(Short Input): 두 개의 병렬 LVDS 와이어 또는 트레이스가 함께 단락된 경우, 이는 고장 연결이며 로직 High 출력 상태를 유지해야 합니다.

Fail Safe 기능이 노이즈가 많은 환경에서 견고하고 정상적인 LVDS 작동이 되어야 합니다.

반응형

Fail-Safe 회로 및 성능 분석

Fail-Safe 회로에는 기본적으로 외부 바이어스 회로, 내부 회로 및 병렬 회로의 세 가지 유형이 있습니다. 이러한 각 Fail-Safe 회로의 작동 방식을 설명한 다음 각각의 성능과 장단점을 분석하였습니다.

1. 외부 바이어싱 Fail-Safe 회로 (External-Biasing)

이 Fail-Safe 기능은 수신기 입력 핀에 외부로 연결된 3개의 저항기로 구성된 간단한 회로입니다.

External Fail-Safe 회로 (출처: Maximintegrated)

이 설계에서 바이어싱은 라인이 구동되지 않을 때 두 입력 핀 사이에 양의 오프셋 전압을 설정하여 수신기의 출력이 로직 High 상태가 되도록 합니다. VID의 오프셋 값은 다음 식에 따라 설정됩니다.

(출처: Maximintegrated)

그리고 공통모드 전압(Common-mode Voltage)는 다음의 식을 따릅니다.

(출처: Maximintegrated)

이 Fail-Safe 회로는 초기 LVDS 수신기에 널리 사용되었다.



장점:

• 플로팅 라인(Floating Lin)의 노이즈 레벨에 따라 외부에서 오프셋 전압을 설정할 수 있는 유연성을 제공한다.
• ESD를 위한 공통 모드 복귀 경로 및 방전 경로를 제공한다.

단점:

• 두 개의 외부 저항기에 대한 요구 사항은 단일 LVDS 링크에 대한 부담이 될 수 있지만, 특히 다채널 애플리케이션에서 여러 개의 링크를 사용할 경우 문제가 될 수 있다.
• 오늘날 LVDS 데이터 전송 속도는 800Mbps 또는 컴퓨터 주변 장치 및 네트워크 상호 연결의 경우 2 Gbps 이상에 이를 수 있다. 이러한 고속 데이터 전송에서는 VID 오프셋에 의해 생성되는 불균형 수신기 임계값이 듀티 사이클에 상당한 왜곡을 일으키고 지터(신호의 진동)를 증가시킬 수 있다.
• VID 오프셋을 높게 설정할 수 없기 때문에 차동 노이즈의 경우 Fail-Safe에서 노이즈 마진이 낮다.
• 이 회로는 단락 입력 고장에 대해서는 작동하지 않는다. 레일이 단락되면 VID 오프셋 전압 소스도 단락 되고 LVDS 출력이 결정되지 않는다.



2. 경로 내 Fail-Safe 회로 (In-Path)

경로 내 Fail-Safe 설계는 외부 바이어싱 Fail-Safe 접근법과 유사하지만, 여기서 R1 및 R2는 LVDS 수신기에 통합되어 VID의 오프셋이 이제 내장 전압 소스가 된다는 점이 다릅니다. 이 회로는 일부 LVDS 수신기에서 광범위하게 사용되어 왔습니다. 아래 그림에는 이에 대한 Equivalant 회로가 나와 있습니다.



in-path fail-safe circuit (출처: Maximintegrated)

경로 내 회로 설계의 경우, VID의 내부 오프셋 값이 30mV에서 50mV 사이가 되도록 R1 및 R2 값이 선택합니다. 입력이 쇼트인 경우에도 양의 VID 오프셋이 삽입되므로 위의 세 가지 조건이 Fail-Safe 보호가 필요할 때마다 출력이 High 상태로 전환됩니다.

이 경로 내 설계는 외부 편향 방법을 넘어섰는데, 이는 외부 편향 방식의 단점 중 일부를 해결할 수 있습니다.



장점:

• 외부 저항이 필요 없다.
• 입력이 단락될 때도 작동한다.

단점:

• 오프셋 전압을 유연하게 설정할 수 없다.
• 이로 인해 수신기 임계값이 불균형하여 듀티 사이클이 저하되고 지터가 증가한다.
• '경로 내' 노이즈의 노이즈 마진이 낮다.



3. 병렬 Fail-Safe 회로 (Parallel)

병렬 Fail-Safe 회로는 다른 두 가지 Fail-Safe 회로의 주요 단점을 해결하며 아래 그림에 나와 있습니다.

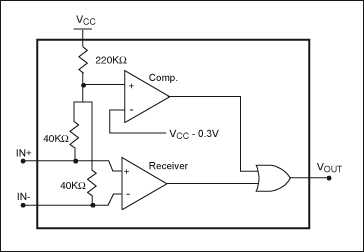

parallel fail-safe circuit (출처: Maximintegrated)



그림과 같이 비교기는 레일의 전압 레벨을 모니터링하여 VCC - 0.3V의 기준과 비교합니다. 레일 전압 레벨이 기준보다 높으면 출력은 로직 High로 이동합니다. 그러면 이 논리 High 상태가 OR 게이트를 통해 수신기의 출력을 차단하고 Fail-Safe 기능이 활성화됩니다. 이 구성을 사용하면 앞에 나열된 Fail-Safe 기능(열림, 플로트 및 쇼트)이 필요한 세 가지 시나리오에서 LVDS 출력을 논리적으로 높게 끌어올 수 있습니다. 이 기능 설계는 공통 모드 전압이 기준 전압 VCC - 0.3V보다 작으면 제대로 작동할 수 있습니다.



병렬 Fail-Safe 방법은 두 가지 이전 방법에 비해 몇 가지 고유한 이점을 제공합니다.

• 공통 모드와 차동 모드 모두에서 훨씬 높은 노이즈 마진을 가지고 있다.
• 구성은 대칭적이며 입력 차동 신호의 듀티 사이클 및 지터 저하가 없다.

고유한 이점에도 불구하고, 이 병렬 방법을 사용하는 것에 대한 문제가 있습니다. 멀티포인트 또는 장거리 포인트 투 포인트 애플리케이션의 경우 공통 로딩 캐패시턴스가 상대적으로 클 수 있습니다. 고장이 발생하면 이 회로는 공통 모드 전압 레벨을 VCC - 0.3V로 충전하는 데 다소 시간이 걸립니다. 그러면 Fail-Safe 기능에 활성화 지연이 추가됩니다.



4. 마무리

외부 바이어싱, 경로 내 회로, 그리고 병렬 회로라는 세 가지 다른 Fail-Safe 회로의 설계, 작동, 강점과 단점에 대해 알아봤습니다. 여기서 LVDS 페일 세이프 기능에 대한 완벽한 솔루션은 없다는 것을 알 수 있었습니다. 그래도 병렬 회로 설계 방법이 다른 두 가지 방법보다 더 많은 상황에서 잘 작동할 수 있다는 것을 알 수 있었습니다.







Reference:

[1] Maxim Integrated - Understanding LVDS Fail-Safe Circuits

[2] IEEE Std 1596.3-1996 IEEE Standard for Low-Voltage Differential Signals (LVDS) for Scalable Coherent Interface (SCI) (PDF)
[3] Data sheets of DC36C200, DS90C032, and DS90LV018
[4] Maxim LVDS Line Drivers/Receivers



--------------------------------------------------------
