[OrCAD] SnapEDA 활용하기 -1 (온라인 Library, Symbol, Package, Footprint)

1편에서는 Schematic Symbol (회로 Library)를 SnapEDA에서 찾아 활용하는 방법 등을 배워보겠다.

이 편에는 EDIF, EDF to OLB 변환하는 과정도 있으니, 이 부분만 필요한 사람에게도 도움이 될 것이다.



이것을 배우면 대부분의 Library 파일을 제작하는 소모적인 시간을 대폭 줄일 수 있을 것이다. 세상엔 너도 쓰고 나도 쓰는 그런 공통적으로 쓰이는 파트들이 많기 때문에 누가 이미 만들어놓은 Symbol, Package(Footprint)를 다운받아 쓰면 되기 때문이다.



자, 그럼 어떻게하는지 방법을 소개하겠다.



https://www.snapeda.com/home/

Explore SnapEDA's Symbol & Footprint Libraries | SnapEDA

위 사이트에 접속해준다



그러고 원하는 파트를 검색한다.

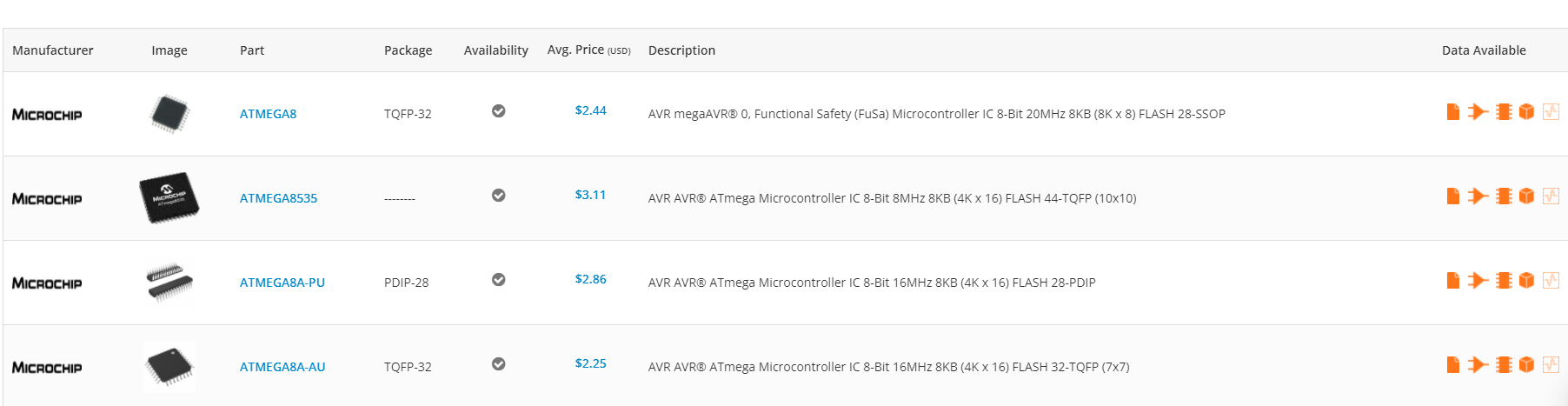

예시로 Atmega8을 검색했다.



여기서 칠해진 부분이 이용 가능한 자료가 있다는 뜻이다.

왼쪽부터 순서대로,

Datasheet // Symbol // Package // 3D Model // Spice Model



원하는 모델을 클릭해서 들어간다.

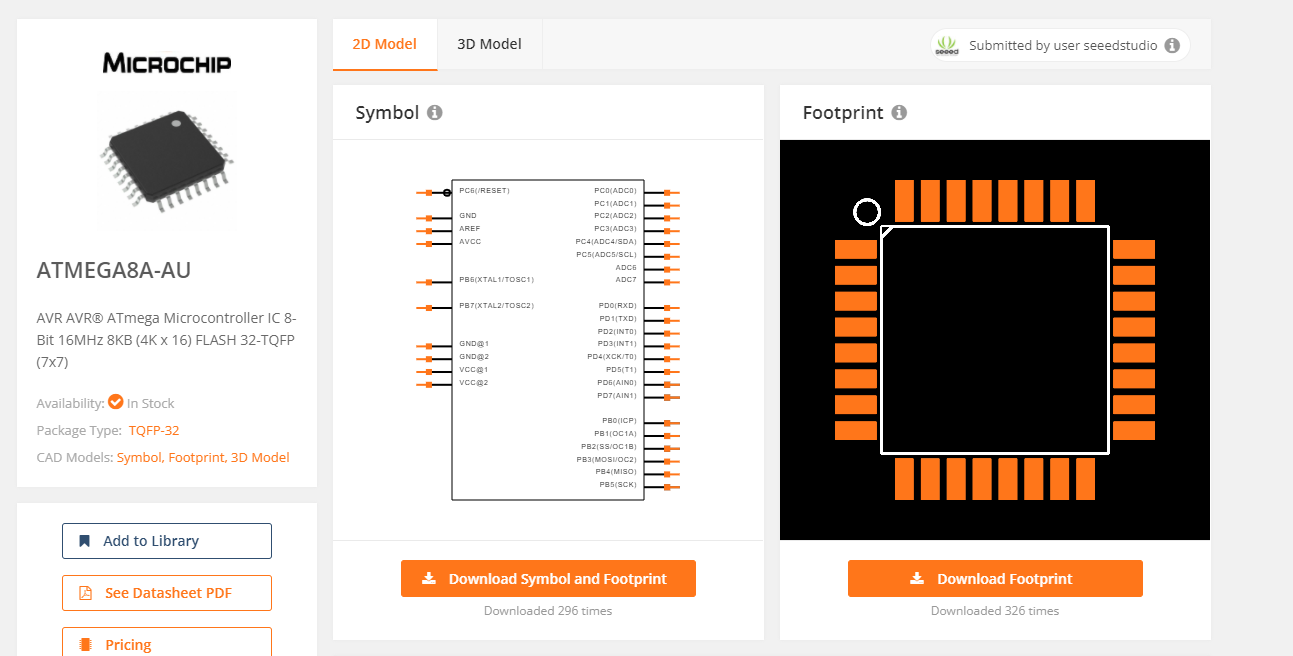

위 사진에서 보다시피, 직관적으로 확인하고 Download Symbol and Footprint를 클릭하면 된다.

혹은 Footprint만 필요하면 Download Footprint를 클릭한다.

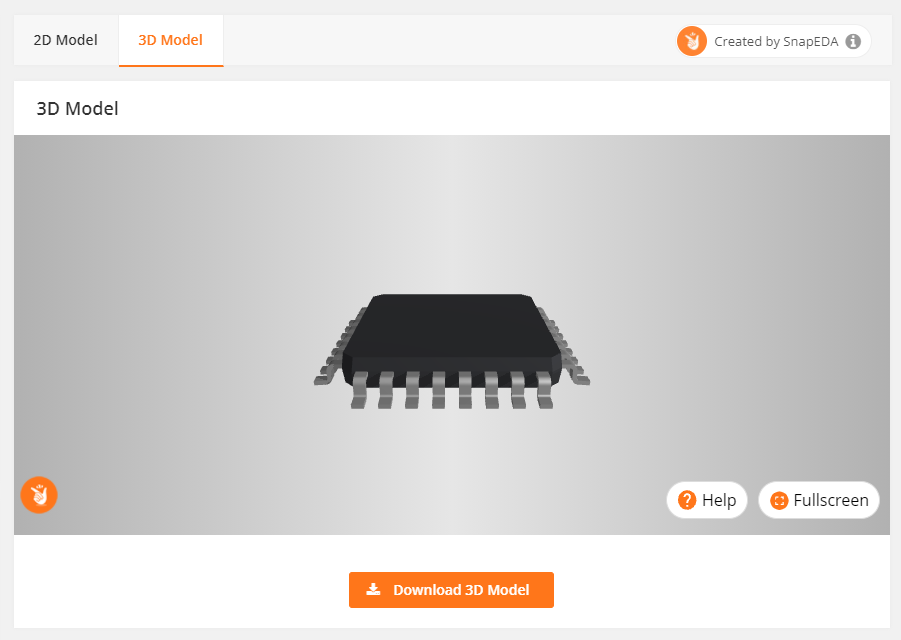

3D 모델이 필요하면 3D Model을 클릭하고 Download 3D Model을 클릭한다.

(참고로 3D모델은 OrCAD를 비롯해서 Altium, Kicad, PADS 등 모든 프로그램에서 다 활용 가능하다. 제작하고자 하는 제품의 공간이 굉장히 비좁다면 3D 모델을 반드시 확인하고 넘어가야 하는 경우가 있다.)

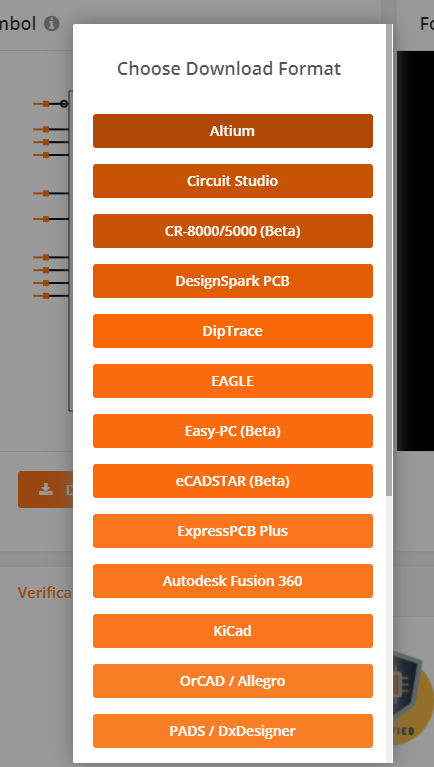

다운로드를 클릭하면 어떤 프로그램에 해당하는 것을 받을지 선택하는 창이 나온다.

(회로 설계 툴이 이렇게나 많았구나 싶다....ㅎㅎㅎ)

중간에 OrCAD / Allegro가 보인다. 클릭!

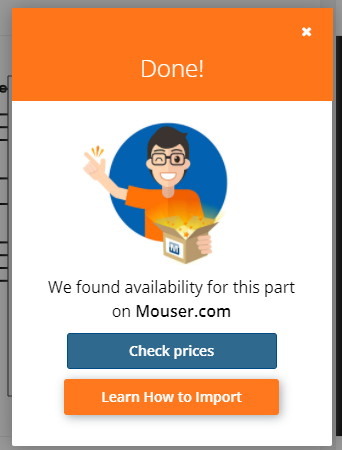

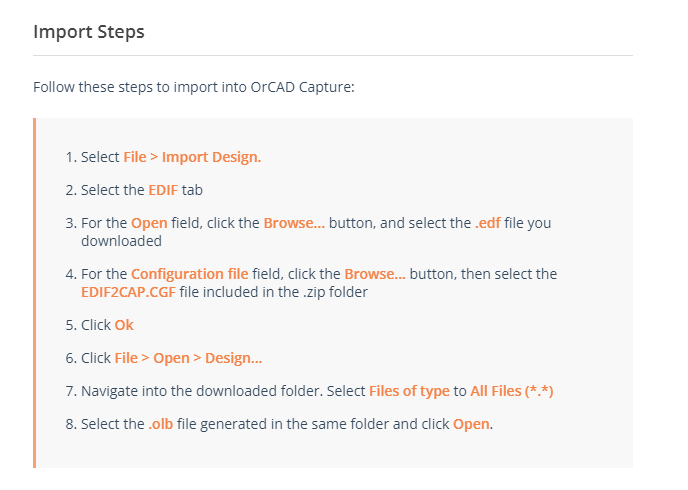

클릭하면 바로 다운로드가 완료된다. 그리고 어떻게 사용하는지 바로 안내하는 창이 뜬다. 여기서 알고 싶다면 Learn How to Import를 클릭하면 된다. 물론 난 아래 다 설명해놨다 ㅎㅎ



다운로드된 파일을 열어보면 아래와 같이 나온다.

확장자 참고설명

edf: 회로도 심볼 (Schematic Symbol). 이걸 OrCAD Capture에서 변환하면 된다.

pad: Footprint 패드 파일

dra, psm: Footprint 파일



이제 OrCAD Capture를 실행한다.



1단계

File -> Import -> EDIF 클릭

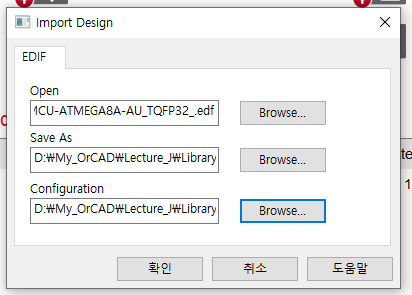

이렇게 나오는데, Open에 있는 Browse... 을 클릭해서 좀 전에 다운로드 받은 파일을 선택할 것이다.

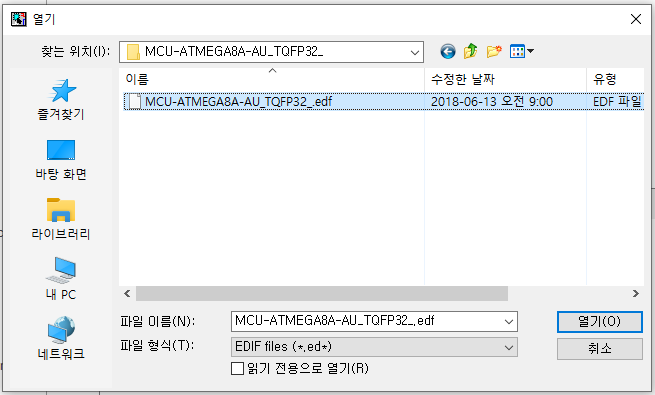

다운로드 받은 edf 파일을 클릭한다.

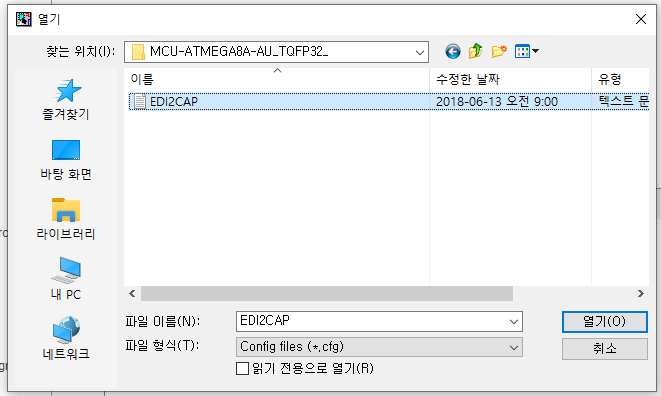

그리고 Configuration도 다운로드 받은 것으로 바꿔줘야 한다. Browse... 클릭

표시되는 파일 선택!





자 이제 모든 준비를 마쳤다. 확인을 클릭한다.





그럼 어디 잘 만들어졌나 확인해보자.

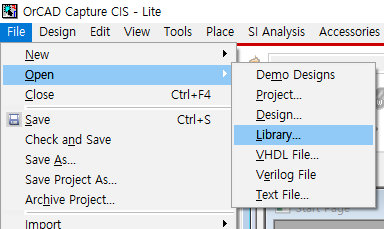

Capture에서 File -> Open -> Library... 을 클릭한다.

그럼 좀전에 만든 olb 파일이 보일 것이다. 클릭해서 열어보자!

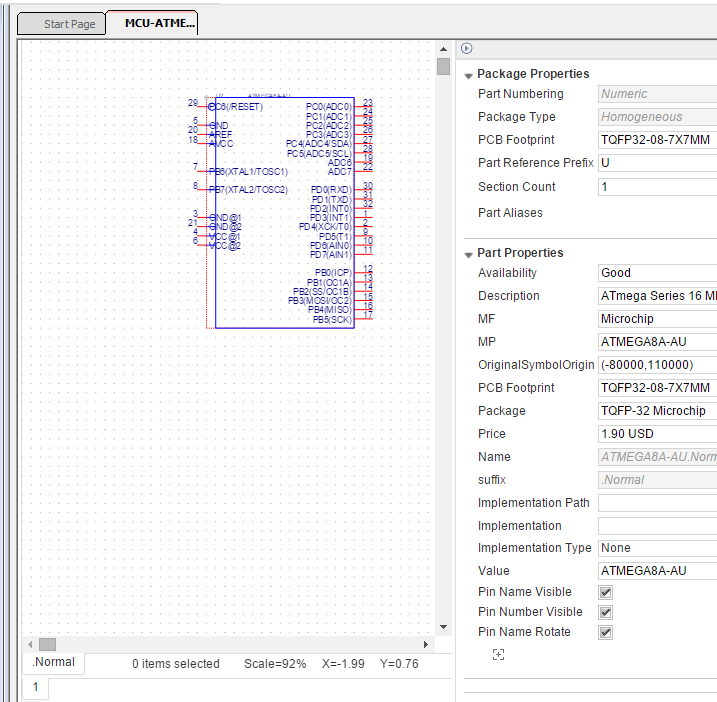

이렇게 잘 만들어져 있다. 여기서 내가 편집하고 싶은 것은 편집해도 된다. 특히, 핀 위치나 Symbol 모양 등은 개인 취향을 많이 타기 때문에 내가 원하는 대로 수정해도 된다.

반응형



처음부터 내가 만드는 것보다 이렇게 다운받으면 시간적으로도 편한데, Part Properties를 보면 느끼겠다시피 굉장히 다양한 부분들이 잘 작성되어있다. 물론 다 필요한 부분은 아니지만 무튼 효율적이다.



SnapEDA 말고도, UltraLibrarian 이 있다. 이 두 곳을 뒤져보면 정말 웬만한 파트는 다 나온다.

https://www.ultralibrarian.com/

Home - Free Online PCB CAD Library - Ultra Librarian



필자는 회로설계를 전문으로 하고 있기 때문에 위 사이트들을 아주 빈번히 활용한다. 물론 필요에 따라, 검증과정이 필요한 경우도 있다.



그럼 이번 기회로 다들 효율적으로 작업을 진행할 수 있기를 바란다!



다음 편으론 Footprint를 다운로드하여 활용하는 방법을 소개하고, UltraLibrarian을 활용하는 방법도 소개하겠다. (비슷하겠지만)
